基于构型管理的雷达整机测试系统




概 述


        在多用途、高复杂度雷达整机测试系统的生命周期内,为确立和维持测试系统的功能特性、物理特性和需求、设计和使用信息之间的一致性,需要开展产品的构型管控工作。在确认整体设计框架后建立功能基线、在初步设计完成后建立分配基线、在详细设计完成后建立设计基线,对于所有的技术状态冻结后,对应体现的构型文件纳入项目基线中,后期构型基线文件的变更将严格按照构型控制程序要求执行。

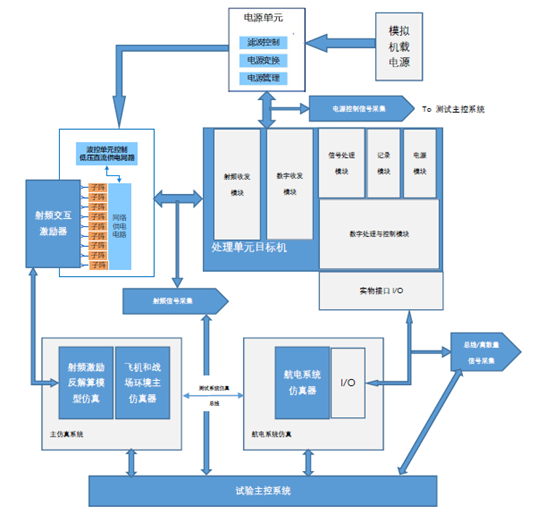

        当前高集成度雷达整机由电源单元、天线单元和处理单元 3 个 LRU 分机单元组成,在进入整机测试前,需要对各个分机进行充分验证,采用模拟仿真或半实物仿真的方式搭建外部必备的测试环境。雷达整机测试方案总体策略,尽可能在试验室试验更多的实物在回路的测试,并可以基于实际应用场景(包括极限环境)开展功能测试,在功能测试过程中发现性能指标缺陷及其影响。





功能特点


        ◇ 接口测试:验证通讯、离散量、模拟量、供电、射频、视频等信号的硬件功能是否正常

        ◇ 功能测试:与航电的交互、对目标的检测和跟踪、工作画面的绘制、数据记录、与电子站交联等

        ◇ 性能测试:射频信号参数、接收灵敏度、相对速度作用距离范围、变频带宽、耗电参数等

        ◇ 交互测试:以某一个分机为主测点,采用半实物仿真和全实物的方式,进行聚焦测试

        ◇ 数据管控:配备综合数据管控平台,实现数据存储、清洗、组合、分析等功能



我们的优势


        ◇ 基于系统工程双V确认验证的一体化工程测试体系,满足从需求捕获-场景分析-设计验证-产品确认的灵活、可重用测试需求的测试体系构建。从产品正向设计出发为复杂被测产品构建从整机-分机–整机的测试系统,融合多测试任务和仿真平台。

        ◇ 系统不单单作为独立的功能测试设备,它围绕着被测产品搭建一个整体的测试体系,从产品的设计、研发、生产、出厂和应用阶段,提供全系列的仿真、测试和应用管理;建立全生命周期的综合数据管控平台,通过分析各个阶段的测试数据,为后续的产品排故、改进提供依据和基础。
